高初張力という、新しい選択。
スーパータグは、マルホ発條工業が独自開発した高初張力タイプの引張コイルばねです。独自の加工方法により、従来の引きばねでは実現が難しかった高い初張力を安定して発揮します。
組付け直後から確実な張力を必要とする用途において、高い信頼性と安定した性能を提供します。
スーパータグの特長
01
高初張力を実現
当社独自の加工技術により高初張力を安定して実現できます。通常の引張ばねと比較して3～4倍の高い初張力です。
02
高性能と品質安定性を両立
独自の加工ノウハウにより、安定した品質と高いばね性能を両立。量産にも対応できる信頼性を確保します。
03
設計自由度の高いばね提案
専用設計に頼らず、用途に応じた最適な仕様を提案。設計自由度の高いばねとして幅広い用途に対応します。
加工事例
同じ荷重を加えた条件で一般的な引張コイルばねとスーパータグの初張力を比較したものです。スーパータグは高い初張力により荷重をかける前からしっかりとした張力を発生し、初動から安定した特性を示します。

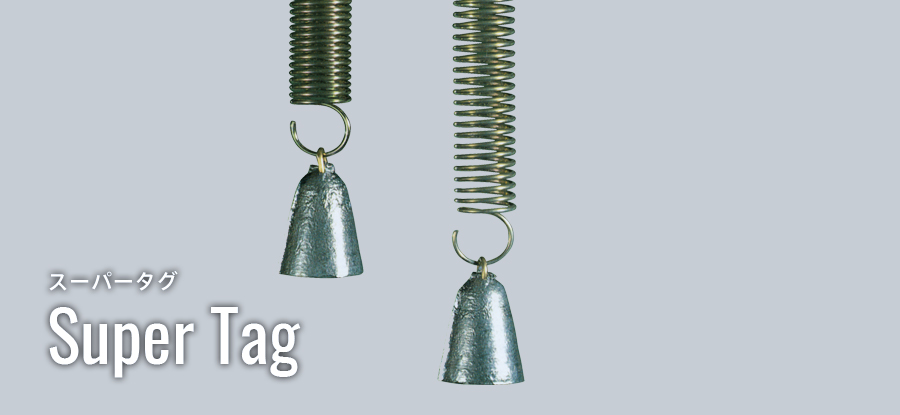

スーパータグ（左）、従来の引張コイルばね（右）
使用用途
| 輸送機器関連 | 自転車 |
|---|---|
| 電機関連 | ブレーカー/スイッチ / 家電製品 / オーディオ製品 |
ばね設計解説
ばねの設計における基本的な記号から用いる公式、製作上考慮しなければならないポイント等を解説しています。
よくあるご質問
フック形状は何を選べばよいですか？
荷重が強くなることでフックに応力が集中し折損の原因となる可能性があります。ジャーマンフックなどの出来る限り単純な形状を推奨します。
どこまで初張力を強くできますか？
一般的に1.5倍程度までであれば無理なく生産することが可能です。
フック形状、線径次第では2～3倍の初張力指定が可能です。
製作可能なサイズは？
線径 0.5～2.6mm程度。
D/d、初張力倍率によります。また、線径が細いほうが加工難易度が高くなります。
